22-1977 AZOT (Soğutulmuş) Levhası
Sınıf 2 - Gazlar - Tehlikeli Madde Levhası
22-1977 AZOT (Soğutulmuş) Levhası
100 StoktaÜrün Açıklaması
Levha üzerindeki 22 tehlike kodu, taşınan maddenin soğutulmuş sıvılaştırılmış gaz (kriyojenik sıvı) formunda olduğunu ve boğucu özellik taşıdığını ifade eder. Kodun başındaki 2 gaz sınıfına, ardından gelen 2 ise soğutulmuş sıvı biçimindeki boğucu gazı simgeler. UN 1977 numarası, Birleşmiş Milletler tehlikeli maddeler veri tabanında soğutulmuş sıvı azotun (LN2 - Liquid Nitrogen) tanımlayıcısıdır. Atmosferik basınçta -196°C'de kaynayan bu madde, hacimce son derece yüksek miktarda gaz üretir.
Hangi Araçlarda ve Sektörlerde Kullanılır?

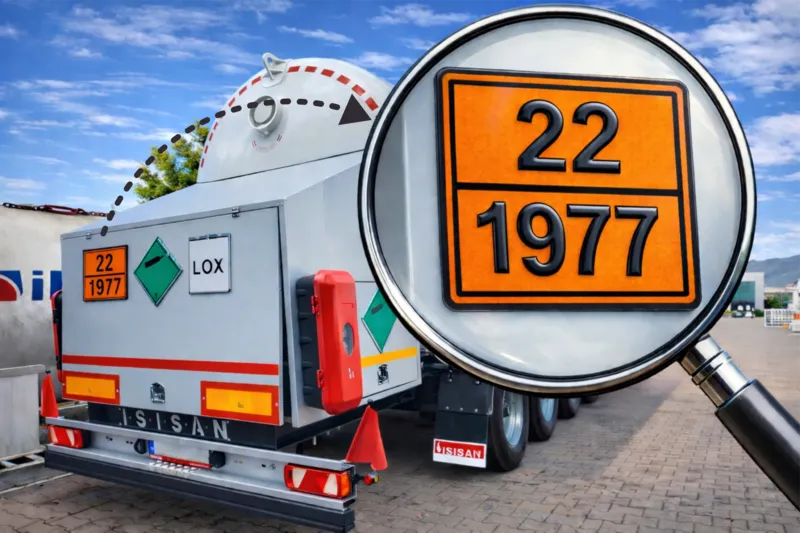

22-1977 levhası, kriyojenik dewar kapları veya vakum yalıtımlı tankerler taşıyan araçlarda kullanılır. Sıvı azot; tıp, endüstri, gıda ve araştırma alanlarında vazgeçilmez bir soğutucu maddedir:
- IVF klinikleri ve gen bankalarında biyolojik numune saklama
- Metal kırılganlık testi ve kriyojenik işleme
- Gıda dondurma ve şok soğutma hatları
- MRI cihazlarında süperiletken mıknatıs soğutması
- Beton ve zemin dondurmada inşaat uygulamaları
- Lazer kesim sistemlerinin soğutulması
22-1977 Levhasının Özellikleri

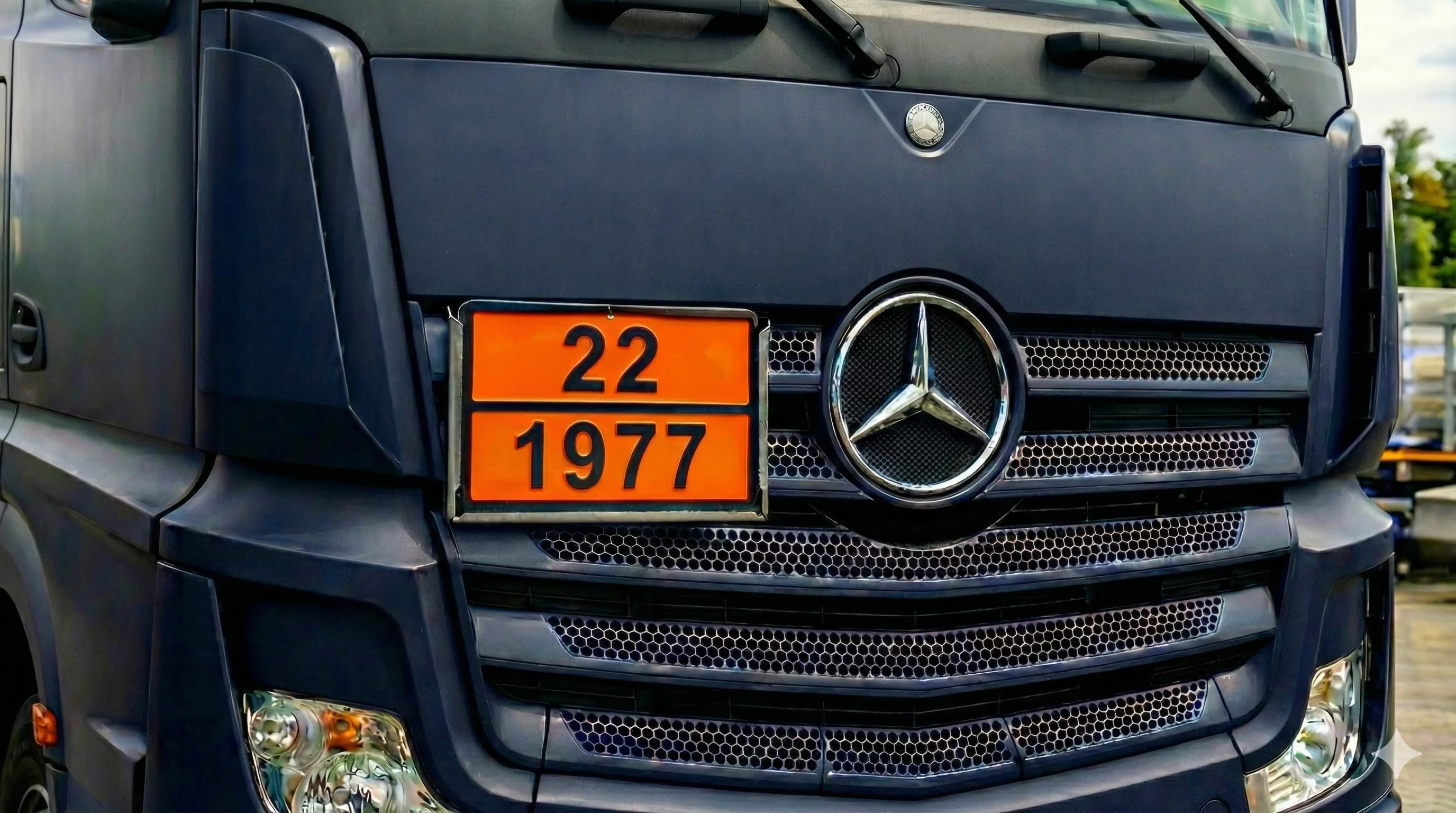

ADR Bölüm 5.3 kapsamında hazırlanan 22-1977 levhası, turuncu zemin üzerine siyah baskıyla tehlike kodu ve UN numarasını açıkça sunar. Kriyojenik araçlarda levha montajında dikkat edilmesi gereken husus, tank yüzeyinin ısı etkisiyle levhayı deforme etmeyecek biçimde mesafeli tutulmasıdır. Yansıtıcı yüzey, gece görünürlüğünü artırır. Sıvı azot taşıyan araçlar genellikle çift cidar vakum yalıtımlı tankerler olup bu yapı araç görünümünü belirgin biçimde farklılaştırır.
Taşıma Kuralları ve Yasal Zorunluluklar
Sıvı azot, ADR Sınıf 2 (soğutulmuş sıvılaştırılmış gaz, boğucu) kapsamında değerlendirilir. Kriyojenik tankerlerin basınç tahliye sistemleri periyodik olarak test edilmeli ve belgelandırılmalıdır. Taşıma sırasında araçta acil tahliye prosedürleri, uygun kişisel koruyucu ekipman talimatları ve sürücü acil durum bilgileri hazır bulunmalıdır. Türkiye'de bu taşımaları düzenleyen mevzuat çerçevesinde araç periyodik muayenesi ve sürücü ADR belgesi zorunlu tutulmaktadır. Tünel ve kapalı park alanlarında ek kısıtlamalar uygulanabilir.
Maddenin Tehlike Özellikleri
Sıvı azot, -196°C'lik aşırı düşük sıcaklığıyla insan dokusuna anında kriyojenik yanık veriri; gözler, eller ve yüz bu tehlikeye en fazla maruz kalan bölgelerdir. 1 litre sıvı azot buharlaşarak yaklaşık 694 litre gaz üretir; bu oran kapalı alanlarda oksijen konsantrasyonunu tehlikeli biçimde düşürebilir. Renksiz ve kokusuz olması sızıntının erken fark edilmesini engelleyebilir. Aşırı soğuk nedeniyle çelik ve diğer metaller kırılganlaşabilir; bu durum ekipman arızasına zemin hazırlayabilir. Taşıma ve depolama alanlarında zorunlu havalandırma ve sabit oksijen ölçüm sistemi bulunması büyük önem taşır.
Geri Yansıtma ve Görünürlük Değerleri
22-1977 AZOT (Soğutulmuş) Levhası, retroreflektif turuncu folyo ile kaplanır; ışık kaynağına geri yansıtma yoğunluğu metrekarede en az 20 kandela/lüks, reflektörlü turuncu rengin parlaklık faktörü ise β > 0,12'nin üzerindedir. Bu optik değerler, 1977 UN numarasının karanlıkta ve kötü hava koşullarında da uzaktan okunmasını mümkün kılar.
Yangına ve Dış Ortam Koşullarına Direnç
Levhada kullanılan turuncu folyo ve plaka, en az 15 dakika boyunca doğrudan yangına maruz kaldığında takıldığı yerden sökülmez, eriyip akmaz ve üzerindeki numaralar okunabilir kalır. Malzeme ayrıca uzun süreli güneş ışığına (UV), yağmura, çamura ve aşırı sıcak-soğuk döngülerine karşı solmama ve ayrışmama özelliği taşır.
Kaza Anında Acil Ekiplere Katkısı
Kaza sonrası ilk dakikalar müdahalenin yönünü belirler. Reflektif turuncu levha, acil müdahale ekiplerinin aracın tehlikeli madde taşıdığını karanlıkta ve duman altında dahi anında görmesini sağlar. 1977 UN numarası sayesinde ekipler AZOT (soğutulmuş) ile karşı karşıya olduklarını uzaktan anlar ve söndürme ile koruma yöntemini buna göre belirler.
Özellikler
- ADR, RID, IMDG ve ADN mevzuatlarına tam uyumluluk
- UV dayanıklı baskı teknolojisi
- Yüksek kaliteli alüminyum malzeme
- Reflektif yüzey: en az 20 kandela/lüks/m², parlaklık faktörü β > 0,12
- En az 15 dakika doğrudan yangına dayanıklı; numaralar okunabilir kalır
- Levha tutucu zarf ve sürgülü sisteme uygun, sökülüp takılabilir
Teknik Özellikler
| Boyut | 300x400mm |
| Malzeme | Alüminyum 1mm |
